Умное реле EKF для штор или жалюзи

В линейке Zigbee-устройств удалённого управления умным домом бренда EKF пополнение: реле для штор и жалюзи в подрозетник/ на DIN-рейку. Современная технология, компактный размер, одно- и двухканальное подключение — всё это можно сказать о приборе. Каково же устройство в работе, будем разбираться по ходу нового обзора нашей редакции, только подключим его и установим необходимое ПО.

Комплект поставки

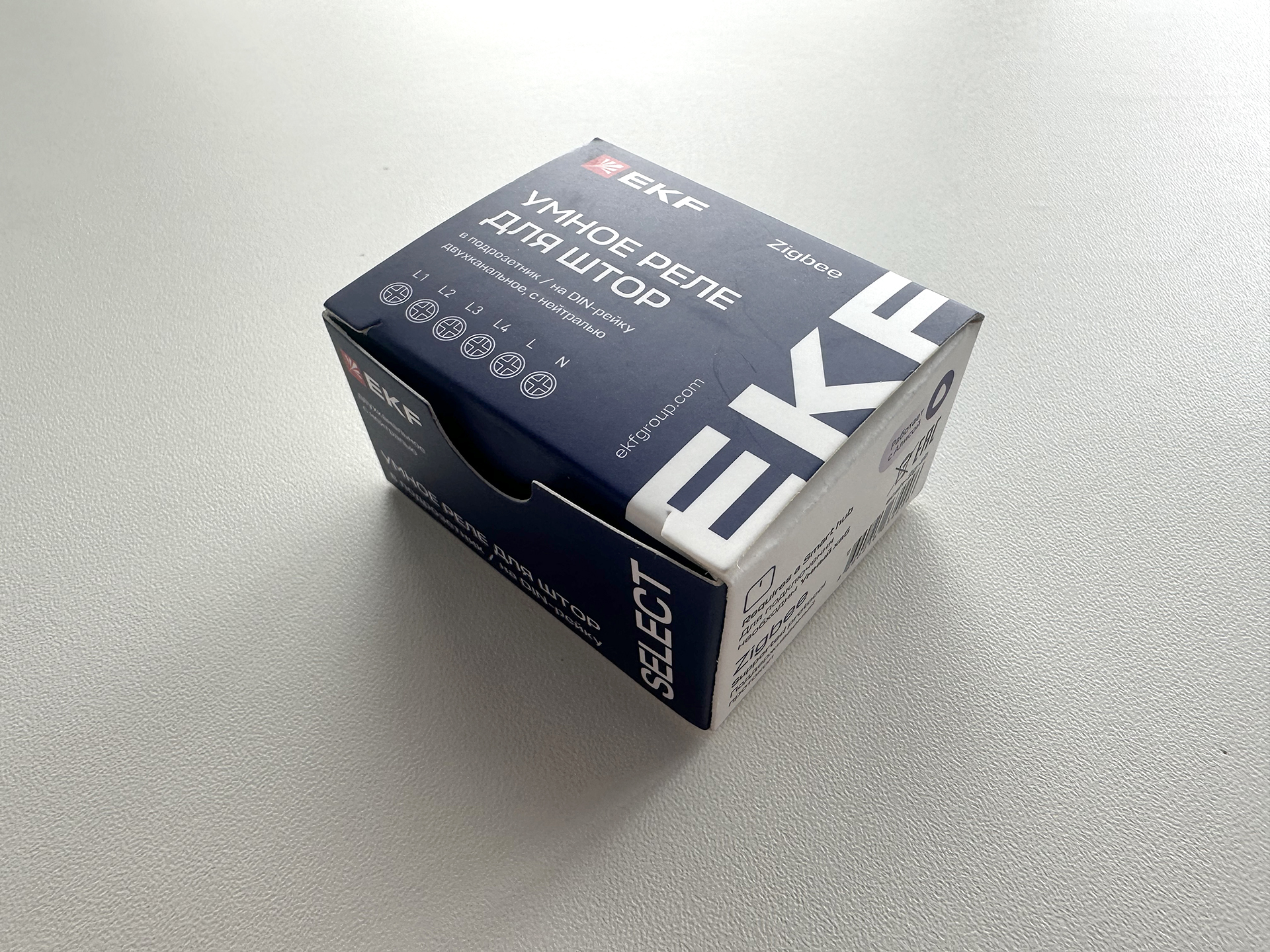

В данном случае всё прозаично: компактная сине-белая картонная коробка, внутри нас ждёт само реле с установленной монтажной рамкой, а также гармошка «паспорта» изделия - всё ☺️

Дизайн и габариты

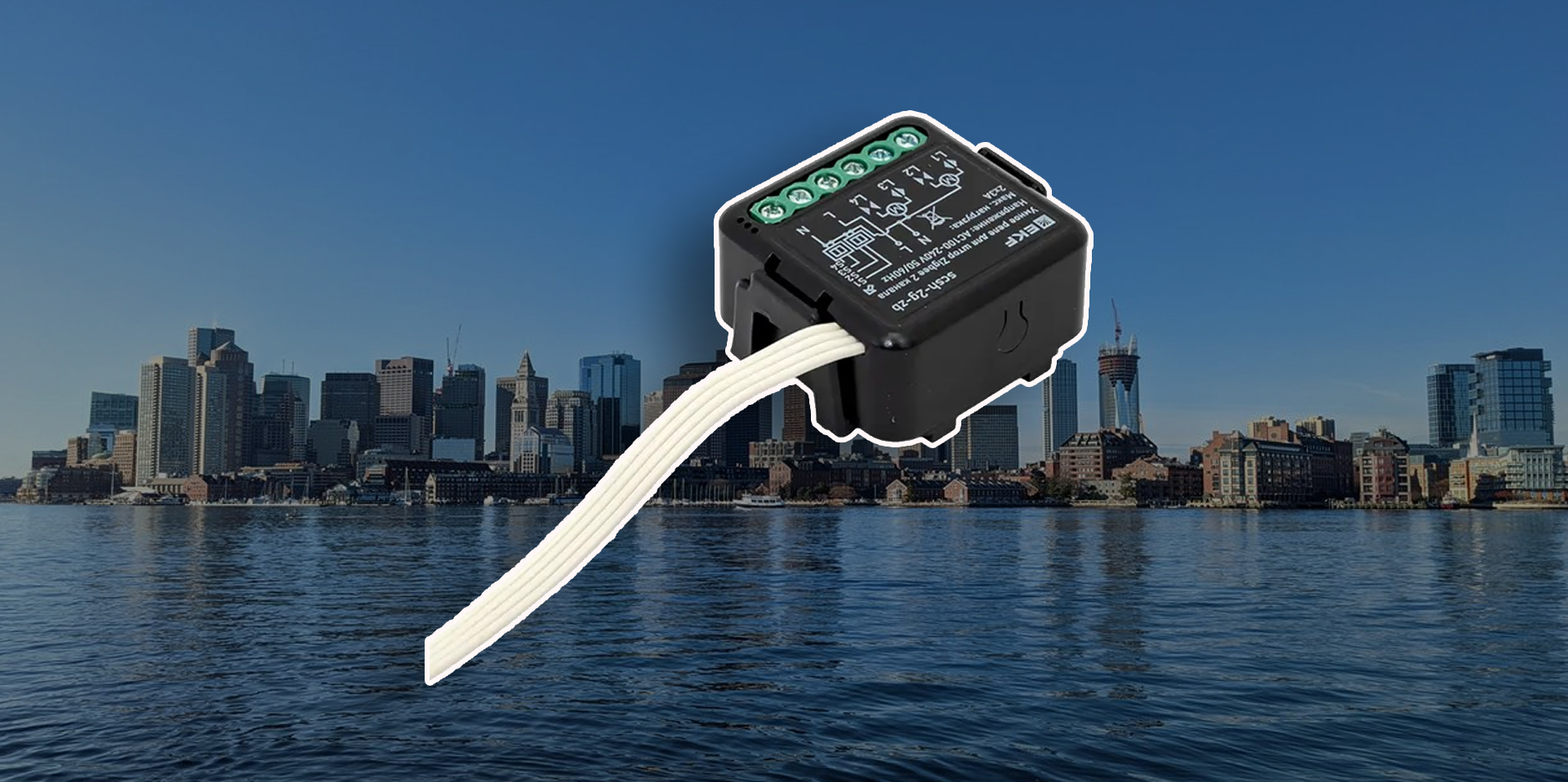

Принципиально реле для штор ничем не отличается от остальных аксессуаров линейки: это всё та же небольшая пластиковая коробочка с закруглёнными углами и сглаженными гранями лицевой панели, установленная в съемную монтажную рамку для крепления на DIN-рейку. Материалы корпуса не сложные, но в целом ожидаемо — прибор монтируется в подрозетник и не привлекает к себе внимание. Сборка при этом достойная, элементы продуманы и не вызывают вопросов.

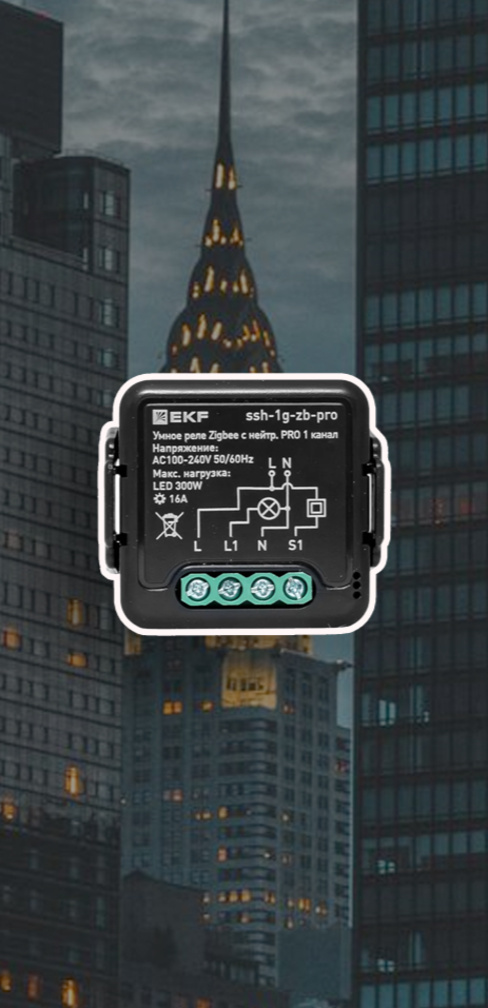

На лицевой панели реле расположены винты фиксации клемм в нижней части, лампочка-индикатор работы справа от них, а всю основную площадь занимает принципиальная схема монтажа. Основание корпуса отведено для контактной группы, боковые грани интересны только прорезями фиксации съемной рамки и проводами подключения к модулю управления шторами/жалюзи (справа), а сверху мы видим одну единственную кнопку, отвечающую за сброс. На спинке элементы отсутствуют, но в целом они там и ни к чему.


Программное обеспечение и умный дом

Как и остальные приборы линейки Zigbee от бренда EKF, шторное реле поддерживает протокол версии 3.0 и для добавления его в контур умного дома потребуется фирменный или сторонний хаб. Мы решили протестировать аксессуар с Яндекс Станцией Midi и приложением «Умный дом с Алисой» на Android.
Для начала устанавливаем реле в подрозетник или на DIN-рейку, монтируем провода в соответствии с принципиальной схемой, подключаем «лапшу» к модулю управлениям шторами или жалюзи, после чего можем подавать питание и начинать настройку (важно, если вы с электричеством «на вы», то для монтажа в систему рекомендуем привлечь специалистов во избежание негативных последствий).

В приложении нажимаем «+» в правом верхнем углу главного экрана, выбираем «устройство умного дома», а при добавлении кликаем на «Поиск Zigbee». Сам прибор должен быть переведён в режим сопряжения удержанием кнопки сброса на верхнем торце корпуса о чём свидетельствует мигающая лампочка справа от крепёжных винтов. Буквально минута и умное реле для штор будет найдено, приложение предложит его переименовать, а также выбрать локацию — дом, комнату, плюс установить тип подключённого устройства. Всё, можем пользоваться.

В целом шторное реле мало чем отличается по функциональности от остальных продуктов линейки: также встраивается в матрицу приборов, карточка аналогично позволяет включить/выключить или открыть/закрыть шторы/ жалюзи, а провалившись внутрь можно увидеть типичные голосовые команды и произвести более тонкие настройки. Среди них:

• Смена названия
• Выбор типа
• Смена локации (дом/ комната)
• Группы (объединение приборов)
• История событий
• Создание сценариев
• Информация об устройстве

А вот «уведомление о состоянии» в данном аксессуаре не поддерживается.

Голосовое управление реле отрабатывает корректно: наряду с коммуникацией со смартфона с прибором можно взаимодействовать голосом и каких-то задержек и временных лагов от момента старта команды до срабатывания мы не зафиксировали.

Резюме

Умное реле для штор/ жалюзи от бренда EKF — это полезный аксессуар, который расширяет функциональность привычных аналоговых вещей. Понятный монтаж, весьма простая настройка, умеренная персонификация, управление знакомыми предметами со смартфона или с помощью голосового ассистента — всё это можно сказать про нашего сегодняшнего гостя. Исходя из вышеописанного мы бы купили данное реле на 1/ 2 канала (в зависимости от потребностей) за заявленные ~2,5к р. при наличие в контуре умного дома Zigbee-хаба ☺️
